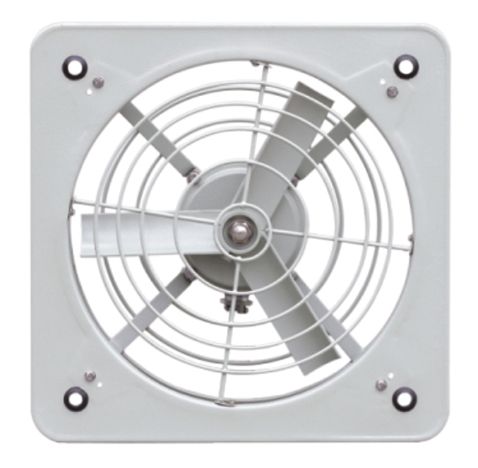

产品名称：BFAG防爆排风扇，电动百叶式防爆排风扇
产品型号：BFAG防爆排风扇
→风机概述
隔爆型防爆排风扇(以下简称排风扇)其防爆性能按GB3836.1-8《爆炸性环境用防爆电气设备通用要求》GB3836.2-83《 爆炸性环境用防爆电气设备隔爆型电气设备“d”》的规定制成隔爆型。 防爆标志为dⅡBT，适用于Ⅱ类 ， A、B、级T1、T2、T3、T4，温度组，可燃性气体与空气形成的爆炸性环境。本品具有防爆性能可靠、风量大、噪声小、耗电省等优点.
→
一、适用范围：
1. 1区,2区危险场所。
2. ⅡA,ⅡB类爆炸性气体环境。
3. 防爆排风扇由电机,叶片等组成。
4. 外形美观,安装架采用一体式，安全可靠。
5. 带有减振装置，运行噪音低。
6. 钢管布线。
二、产品特点：
1.由防爆电机、叶片等部件组成；
2.外形美观，安装架采用一体式，安全可靠；钢管布线；
3.安装形式：岗位固定式、管道式和壁式；
4.符合GB3836-2000，IEC60079标准要求。</p><p>
三、技术参数：
1.防爆标志：ExdⅡBT4
2.防护等级：IP54
3.防腐等级：WF1
4.额定电压：AC220V/380V
5.主轴转数：1450r/min
6.电缆规格：Φ10mm～Φ14mm
7.进线口螺纹：G3/4”
8.叶轮直径/功率：</p><p>300mm/0.18KW</p><p>400mm/0.37KW<br /> <br />工作电压为220/380V，功率450W，进线口螺纹为3/4.根据风量和扇叶直径不同分为四种。400FB：扇叶直径400mm,风量55立方米/分钟；500FB：扇叶直径500mm，风量110立方米/分钟；600FB：扇叶直径600mm，风量160立方米/分钟；750FB：扇叶直径750mm，风量300立方米/分钟。
|
型号
Type
|
电压
Voltage(V)
|
功率(W)Power
|
风量
Wind rate
(m3/min)
|
工作方式Work type
|
防爆标志
Ex-mark
|
防护等级
Protective classes
|
电缆外径Cable dia(mm)
|
进线口螺纹
Inlet size(G")
|
防腐等级
Erosion-proof classes
|
|
220V
|
380V
|
|
BFAG-300
|
220
380
|
150
|
130
|
24
|
连续
Connection
|
ExdIIBT4
|
IP54
|
Φ10～Φ14
|
3/4"
|
W,WF1,WF2
|
|
BFAG-400
|
150
|
130
|
48
|
|
BFAG-500
|
350
|
300
|
95
|
|
BFAG-600
|
750
|
550
|
145
|
|
BFAG-300
|
180
|
180
|
24
|
|
BFAG-400
|
180
|
180
|
48
|
四、外形及安装尺寸Dimensions
|
型号
Type
|
ΦA
|
B
|
ΦC
|
|
BFAG-300
|
360
|
300
|
335
|
|
BFAG-400
|
460
|
300
|
435
|
|
BFAG-500
|
560
|
300
|
535
|
|
BFAG-600
|
660
|
300
|
635
|
单位：mm
|
型号规格
type
|
有百叶窗with shutter
|
型号规格
type
|
无百叶窗with shutter
|
|
A
|
B(长×宽)
length×wide
|
C(长×宽)
length×wide
|
A
|
B(长×宽)
length×wide
|
C(长×宽)
length×wide
|
|
BFAG-300FS
|
350
|
385×385
|
350×350
|
/
|
/
|
/
|
/
|
|
BFAG-400FS
|
350
|
480×480
|
440×440
|
BFS-400F
|
303
|
480×480
|
385×385
|
五、品质保证：
风机主要技术参数
| 产品型号 |
风叶直径（mm） |
风量（m3/h） |
额定电压（V） |
电机功率（KW） |
转速（rpm） |
安装孔尺（mm） |
| FAG-300 |
300 |
2200 |
220/380 |
0.12 |
1450 |
300×300 |
| FAG-400 |
400 |
2400 |
220/380 |
0.18 |
1450 |
380×380 |
| FAG-500 |
500 |
4900 |
220/380 |
0.25 |
1450 |
440×440 |
| FAG-600 |
600 |
9500 |
220/380 |
0.37 |
1450 |
520×520 |
→安装和使用
◆ 首先检查框架、风叶有无变形，扇叶转动是否灵活，有无摩擦现象。检查所有坚固件是否齐全、拧紧，应有防爆合格证编号。
◆ 线路电压必须与电机上额定电压相符。
◆ 用500V兆欧表检查电动机的绝缘电阻，其电阻值若小于5MΩ，则应用烘干法或短路电流法进行干燥处理，使其绝缘电阻大于5MΩ。
◆ 必须配用小型防爆开关作电源开关，或将普通开关安装于室外无爆炸性的地方。
◆ 接电源的电缆外径与密封圈相符，拧紧、压紧螺母后应保证密封圈与电缆间，密封圈与出线咀间无间隙，否则将推动隔爆性能。
◆ 装配时就保证防爆间隙小于0.2mm，更换电机轴承的润滑脂，其润滑脂牌号为ZG-2H复合钙基润。
◆ 防爆电动机非接线部分不可随意白拆卸，接线时，打开接线室的盖，穿入引线接到端子上，接了后，盖上盖拧紧螺钉使其隔爆面间隙小于0.2mm，再上紧出线器，使引线不能窜动。注意：安装时，注意隔爆面。装配时隔爆面须涂204-1防锈油脂。所有防爆面不得有损伤或锈蚀，否则将失去防爆性能，如有损伤或锈蚀现象需按《防爆电气设备防爆面缺陷处理的规定》进行补修。
◆ 使用中的排风扇 应经常清扫电机上粉尘及其它积聚物，以免影响散热。
◆ 长期不用的排风扇重新使用时，应按说明书再检查一遍，合适后方可使用
